< Вернуться к выбору мотор-редукторов

Цилиндрический мотор-редуктор постоянного тока
МРЦ-27

Параметр Значение
Мощность 0,7Вт
Скорость 3,6...340об/мин
Крутящий момент 0,16...1,2кгс*см
Напряжение питания 12В; 24В
Максимальный ток 12В: <125мА; 24В: <70мА


Коллекторный мотор-редуктор постоянного тока МРЦ-27
Файлы:
Для этой модели нет файлов

Мотор-редуктор МРЦ-27 представляет собой реверсивный коллекторный электродвигатель со встроенным цилиндрическим редуктором с передаточными числами от 10 до 1150. Двигатель постоянного тока необслуживаемый, является полным аналогом RA-27GM. Ресурс мотор-редуктора 4000 часов непрерывной работы. Возможные скорости цилиндрического мотор-редуктора - от 3,6 до 340 об/мин определяются величиной передаточного отношения. Режим работы - продолжительный.

Передат.
отн.
1/10 1/15 1/21 1/30 1/44 1/60 1/77 1/100 1/112 1/150 1/170 1/200 1/250 1/320 1/360 1/500 1/700 1/800 1/900 1/1150
Исполнение 12В (02 Тип)
Момент,
кгс*см
0.160.220.320.40.550.780.8111.21.21.21.21.21.21.21.21.21.21.2
Скорость,
об/мин
340230160110805946363321.5201814.511.510.27.25.75.14.53.7
Исполнение 24В (03 Тип)
Момент,
кгс*см
0.160.210.30.380.520.730.8111.21.21.21.21.21.21.21.21.21.21.2
Скорость,
об/мин
32522015310577564434312220171411106.95.14.54.13.6

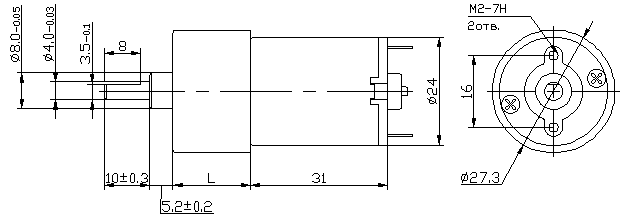

Габаритные и присоединительные размеры:
Коллекторный мотор-редуктор постоянного тока МРЦ-27
Передаточное
отношение
L, мм Передаточное
отношение
L
1/10 - 1/360 17,3 1/500 - 1/1150 19,3
