< Вернуться к выбору мотор-редукторов

Цилиндрический мотор-редуктор постоянного тока
МРЦ-37 13Вт

Параметр Значение
Мощность 13Вт
Скорость 2,0...532об/мин
Крутящий момент 1,0...6,0кгс*см
Напряжение питания 12В; 24В
Максимальный ток 12В: <1630мА; 24В: <850мА


Коллекторный мотор-редуктор постоянного тока МРЦ-37 13Вт
Файлы:
Для этой модели нет файлов

Мотор-редуктор является коллекторным мотором с постоянными магнитами со встроенным цилиндрическим редуктором, является полным аналогом RB-35GM 07 и 09 типов. Электрический мотор является необслуживаемым, ресурс двигателя 4000 часов. Реверс двигателя осуществляется сменой полярности, регулировка скорости - изменением напряжения питания. Максимальные скорости мотор-редуктора - от 2 до 532 об/мин в зависимости от передаточного числа цилиндрического редуктора. Возможна комплектация мотор-редуктора датчиком Холла. Режим работы - продолжительный.

Передат.
отн.
1/10 1/18 1/30 1/50 1/60 1/75 1/90 1/100 1/120 1/150 1/180 1/200 1/250 1/300 1/500 1/600 1/750 1/1000 1/1500 1/3000
Исполнение 12В (07 Тип)
Момент,
кгс*см
11233446666666666666
Скорость,
об/мин
52831318510995766355473631.52922.519.511.59.885.93.42
Исполнение 24В (09 Тип)
Момент,
кгс*см
11233446666666666666
Скорость,
об/мин
53231518611196776455.5483632292319.311.69.88642

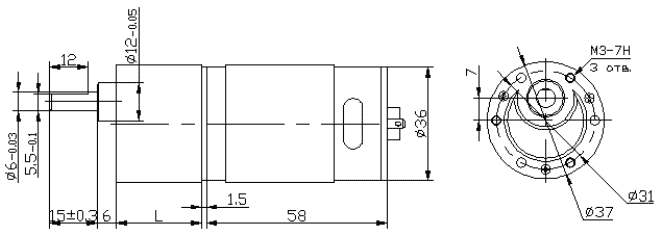

Габаритные и присоединительные размеры:
Коллекторный мотор-редуктор постоянного тока МРЦ-37 13Вт
Передаточное
отношение
L, мм Передаточное
отношение
L
1/10 19,5 1/120 - 1/300 27
1/18 - 1/30 22 1/500 - 1/1000 29,5
1/50 - 1/100 24,5 1/1500 - 1/3000 32
