Соединительная карданная муфта SCJ

Параметр Значение
Номинальный момент 0,15...5 Н*м
Максимальный момент 0,3...10 Н*м
Максимальная скорость 4000...6000 об/мин
Тип карданная


Соединительная муфта SCJ
Файлы:
Описание PDF

Муфта с соединением карданного типа позволяет компенсировать перекос валов до 23?. Предназначена для передачи крутящего момента между валами, пересекающимися в центре карданной передачи и имеющими возможность взаимного углового перемещения. Широко используется в различных областях, когда трудно обеспечить соосность вращающихся элементов. Характеристики

  • Долговечность и устойчивость к маслу и химическим веществам.
  • Подшипники, встроенные в центр, компенсируют перекос соединяемых валов.
  • Ось и подшипники собраны с высокой точностью, это сводит люфт к минимуму.
  • Высокая жёсткость и малая инерция препятствуют образованию сил сопротивления.
  • Обеспечивает мгновенное управление величиной угла.

Модель SCJA-12C SCJA-15C SCJA-20C SCJA-25C SCJA-32C SCJA-40C
Номинальный
момент, Н*м
0.150.250.5125
Максимальный
момент, Н*м
0.30.512410
Максимальная
скорость, об/мин
600060006000600050004000
Момент инерции,
кг*м2
1,0x10-73,3x10-71,2x10-63,3x10-61,1x10-63,2x10-5
Жесткость на
скручивание,
Н*м/рад
11022035080010001400
Допустимое
смещение
осей, мм
0.30.30.50.50.50.5
Перекос (°)333333
Масса, г59193472140
Габаритные и присоединительные размеры:

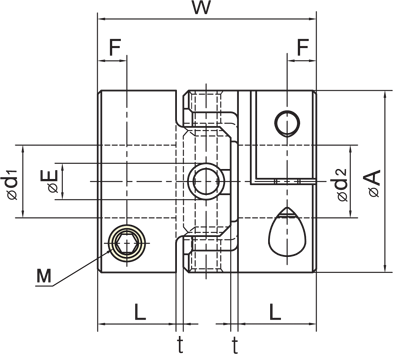

Соединительная карданная муфта - габаритные размеры
Соединительная карданная муфта - габаритные размеры

Наименование A L W T E F M
мм
SCJA-12C 12,7 7,2 20,2 0,7 2 2,4 2
SCJA-15C 15 8 22,4 0,8 2,5 3 2,6
SCJA-20C 20 8 23,6 0,8 4 3 2,6
SCJA-25C 25 10,5 30,6 1,3 5 3,6 3
SCJA-32C 32 13,5 39 1,6 8 4,5 4
SCJA-40C 40 16 45,6 1,9 10 6 5

Наименование Внутренний диаметр (мм)
3 4 5 6 6,35 8 10 11 12 14 15
SCJA-12C + + +
SCJA-15C + + + +
SCJA-20C   + + + + +
SCJA-25C     + + + + +
SCJA-32C       + + + + + + +
SCJA-40C           + + + + + +
