Блок управления вентильным двигателем BLSD-50

Блок управления вентильными двигателями BLSD-50

Параметр Значение
Напряжение питания 24...48В пост. тока
Рабочий ток двигателя <50А
Размеры 61x117x151мм
RS-485
Файлы:
Модель *.IGS Модель 3D PDFОписание PDFПаспорт PDF

Блок управления BLSD-50 предназначен для управления трехфазными бесколлекторными двигателями с датчиками Холла (вентильными двиателями). Блоки управляют скоростью, направлением и активным торможением двигателей. Управление блоком BLSD-50 может осуществляться в ручном режиме и в режиме управления по шине RS-485.

Скорость, ускорение и время торможения регулируются внешним потенциометром на корпусе контроллера. Скорость также можно устанавливать с помощью аналогового сигнала 0-5В или внешнего потенциометра.

Изменение направления, пуск и остановка осуществляются нажатием кнопки или внешним сигналом.

Контроллер BLSD-50 оснащен цифровым счетчиком,что позволяет узнать текущее положение вала бесколлекторноо двигателя.

Условия эксплуатации блока:

  • температура окружающего воздуха – (-25…+50)ºС
  • относительная влажность воздуха до 90%
  • атмосферное давление (650…800)мм. рт. ст.

Особенности устройства:

  • Управление скоростью вращение с помощью ШИМ.
  • Плавное ускорение и торможение двигателя задается пользователем.
  • Аналоговый датчик скорости, как встроенный, так и внешний.
  • Входы сигналов направления, тормоза,  разрешения.
  • Автоматическая синхронизация при старте с вращающимся двигателем.

Управление по интерфейсу RS-485:

  • Пуск и остановка
  • Установка направления
  • Регулирование скорости
  • Реулирование торможения
  • Опрос состояния (стабилизация, текущее направление и скорость, состояние счетчика энкодера
Управление скоростью:

  • аналоговый вход
    - напряжение: 0 - 5В
    - сопротивление: 5 кОм
  • встроенным потенциометром

Управление направлением:

  • Направление вращения в момент запуска зависит от положения переключателя "Reverse". В ходе работы направление вращения меняется сигналом "Reverse" - типа сухой контакт.
  • Для управления ускорением и торможением двигателя предназначен потенциометр «ACCEL». Для резкого торможения  предназначена кнопка «BRAKE».

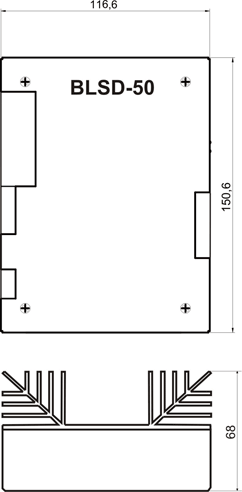

Блок управления вентильным двиателем BLSD-50 - размеры блока
