Блок управления коллекторным двигателем двигателем BMD

Блок управления коллекторными двигателями BMD

Параметр Значение
Напряжение питания 7...24В пост.тока
Напряжение на двигателе <0,98 Uпит
Рабочий ток двигателя <12А
Защита от перегрузки <16А
Размеры 22x60x116мм
Файлы:
Модель *.IGS Модель 3D PDFОписание PDFПаспорт PDF
Блоки управления BMD разработаны для управления работой коллекторных двигателей постоянного тока с напряжением питания до 24В. Блок управляет скоростью, направлением и активным торможением мотор-редукторов постоянного тока с номинальным током до 12А. Обеспечивает плавный пуск и остановку двигателя. Предусмотрен аналоговый задатчик скорости - внешний сигналом (0...+5)В или встроенный потенциометр.

Управление скоростью:
  • аналоговым сигналом
    - напряжение: 0 - 5В
    - сопротивление: 720 Ом
  • встроенным потенциометром

Управление направлением:

  • Направление вращения в момент запуска зависит от полярности подключения двигателя к блоку. В ходе работы направление вращения меняется сигналом "Направление" - типа сухой контакт.
  • Плавный пуск и плавная остановка двигателя задаются подстроечными резисторами "Ускорение" и "Торможение".

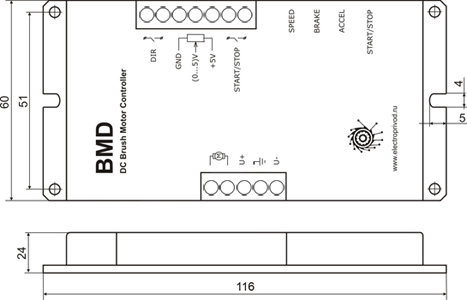

Блок управления коллекторным двиателем BMD - размеры блока
