планетарный мотор-редуктор постоянного тока
МРП-22М

Параметр Значение
Мощность 3,6Вт;2,6Вт
Скорость 3,5...17об/мин
Крутящий момент 4кгс*см
Напряжение питания 12В; 24В
Максимальный ток 12В: <300мА; 24В: <110мА

Мотор-редуктор серии МРП‑22M состоит из реверсивного коллекторного двигателя постоянного тока с постоянными магнитами и планетарного редуктора. Напряжение питания электродвигателя 12В или 24В. По дополнительному запросу, на торце двигателя, возможна установка датчиков Холла. Максимальный кратковременный крутящий момент на выходном валу планетарного редуктора – 12 кгс•см.

Для управления скоростью, направлением движения, разгоном и торможением мотор-редуктора используется блок управления BMD‑20DIN.

Передат.
отн.
1/428 1/2036
Исполнение 12В
Момент,
кгс*см
44
Скорость,
об/мин
173.5
Исполнение 24В
Момент,
кгс*см
44
Скорость,
об/мин
173.5

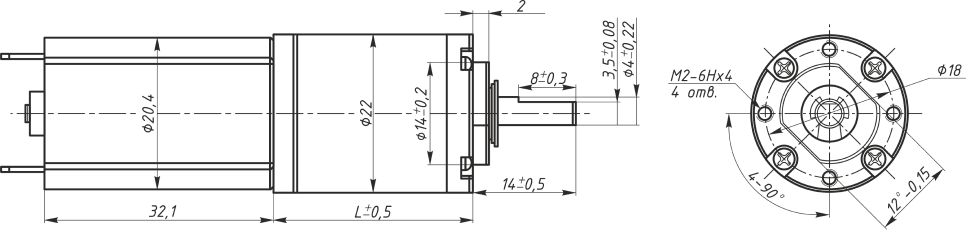

Габаритные и присоединительные размеры:
Коллекторный мотор-редуктор постоянного тока МРП-22М
Передаточное число L, мм
428 25
2036 28,5
