планетарный мотор-редуктор постоянного тока
МРП-36М

Параметр Значение
Мощность 16Вт;20Вт
Скорость 53...276об/мин
Крутящий момент 3,3...200кгс*см
Напряжение питания 12В; 24В
Максимальный ток 12В: <1340мА; 24В: <850мА

Мотор-редуктор серии МРП‑36M состоит из реверсивного коллекторного двигателя постоянного тока с постоянными магнитами и планетарного редуктора. Напряжение питания электродвигателя 12В или 24В. По дополнительному запросу, на торце двигателя, возможна установка датчиков Холла. Максимальный кратковременный крутящий момент на выходном валу планетарного редуктора – 150 кгс•см.

Для управления скоростью, направлением движения, разгоном и торможением мотор-редуктора используется блок управления BMD‑20DIN.

Передат.
отн.
1/19 1/27 1/51 1/100
Исполнение 12В
Момент,
кгс*см
56.71220
Скорость,
об/мин
27219510353
Исполнение 24В
Момент,
кгс*см
56.71220
Скорость,
об/мин
27619710453

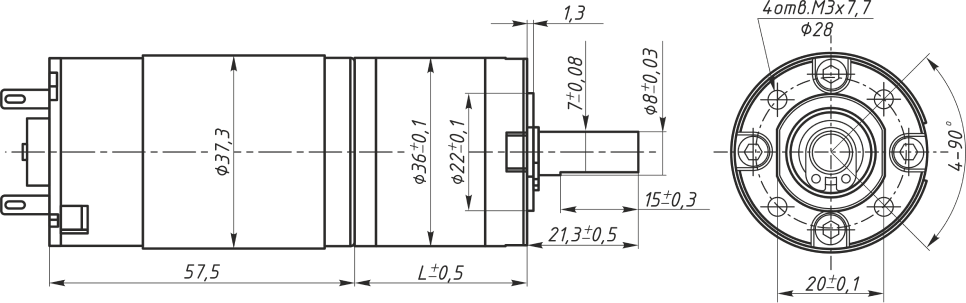

Габаритные и присоединительные размеры:
Коллекторный мотор-редуктор постоянного тока МРП-36М
Передаточное число L, мм
19 32,5
27 32,5
51 38
100 38
