Соединительная жесткая муфта SRG
Параметр | Значение |
Номинальный момент | 0,3...12 Н*м |
Максимальный момент | 0,6...24 Н*м |
Максимальная скорость | 3000...9500 об/мин |
Тип | жесткая |
- Безлюфтовая муфта.
- Не нуждается в обслуживании.
- Устойчивость к маслу и химическим веществам.
- Маленький вес, малый момент инерции.
Модель | SRG-16C | SRG-20C | SRG-32C | SRG-43C | SRG-53C | SRGL-16C | SRGL-20C | SRGL-32C | SRGL-43C | SRGL-53C |
Номинальный момент, Н*м | 0.3 | 0.5 | 2 | 4.5 | 11 | 0.4 | 0.6 | 2.4 | 5 | 12 |
Максимальный момент, Н*м | 0.6 | 1 | 4 | 9 | 22 | 0.8 | 1.2 | 4.8 | 10 | 24 |
Максимальная скорость, об/мин | 9500 | 7000 | 4700 | 4000 | 3000 | 9000 | 7000 | 4500 | 3800 | 2800 |
Момент инерции, кг*м2 | 3,0х10-7 | 8,7х10-7 | 7,1х10-6 | 3,4х10-5 | 9,8х10-5 | 3,4х10-7 | 9,2х10-7 | 1,0х10-5 | 4,2х10-5 | 1,2х10-4 |
Жесткость на скручивание, Н*м/рад | - | - | - | - | - | - | - | - | - | - |
Допустимое смещение осей, мм | - | - | - | - | - | - | - | - | - | - |
Перекос (°) | - | - | - | - | - | - | - | - | - | - |
Масса, г | 8 | 15 | 50 | 130 | 260 | 10 | 18 | 70 | 160 | 340 |
![]() |
![]() |

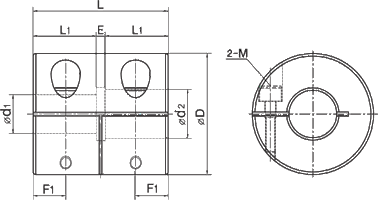

Наименование | D | L1 | L | E | F1 | F2 | M |
мм | |||||||
SRG -16C | 16 | 7 | 16 | 2 | 3,7 | 2,6 | |
SRG -20C | 20 | 9 | 20 | 2 | 4,6 | 2,6 | |
SRG -32C | 32 | 15 | 32 | 2 | 7,6 | 4 | |
SRG -43C | 43 | 19,5 | 41 | 2 | 10 | 5 | |
SRG -53C | 53 | 24,5 | 51 | 2 | 12,5 | 6 | |
SRGL-16C | 16 | 10,3 | 22,5 | 2 | 3 | 5,4 | 2,6 |
SRGL-20C | 20 | 11 | 24 | 2 | 3,1 | 5,6 | 2,6 |
SRGL-32C | 32 | 19 | 40 | 2 | 5,3 | 9,1 | 4 |
SRGL-43C | 43 | 25 | 52 | 2 | 7 | 11,5 | 5 |
SRGL-53C | 53 | 32 | 66 | 2 | 9 | 14,5 | 6 |
Наименование | Внутренний диаметр (мм) | ||||||||||||||
3 | 4 | 5 | 6 | 8 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 20 | 22 | 24 | |
SRG -16C / SRGL-16C | + | + | + | + | |||||||||||
SRG -20C / SRGL-20C | + | + | + | + | + | ||||||||||
SRG -32C / SRGL-32C | + | + | + | + | + | + | + | ||||||||
SRG -43C / SRGL-43C | + | + | + | + | + | + | + | + | + | ||||||
SRG -53C / SRGL-53C | + | + | + | + | + | + | + | + |
